| Loại cửa |
Austdoor S6 |
| 1 |
Cao x Rộng phủ bì tối đa |
S33.0m2 = H5.5m x W6.0m |
| 2 |
Cao x Rộng phủ bì tối thiểu |
S7.0m2 = H2.5m x W2.8m |
| 3 |
Vị trí lô cuốn |
Trong/Ngoài |
| 4 |

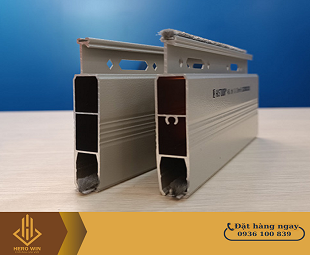

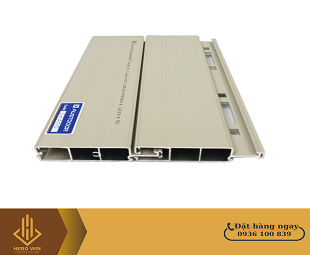

Nan cửa |
Nan 2 lớp dày 1.1-1.25mm ±5% |
| 5 |
Vật liệu thân cửa |
Nhôm 6063 T5 |
| 6 |
Màu sắc |
#05 (ghi sáng), #25 (ghi xám) |
| 7 |
Bề mặt sơn |
Sơn tĩnh điện ngoài trời cao cấp (Tiger / Akzonobel) |
| 8 |
Gioăng lông giảm chấn |
Gioăng lông giảm chấn 2 chiều, độ dài 300mm/cái |
| 9 |
Lỗ thoáng |
6x50x40mm; giữa hình chữ nhật, 2 bên hình vuông đối xứng; xếp kiểu so le |
| 10 |
Bọ bịt đầu nan |
Nhựa kỹ thuật |
| 11 |
Thanh đáy |
Bộ thanh đáy TD481+461+473, nhôm sơn tĩnh điện |
| 12 |
Gioăng đáy |
Nhựa PVC |
| 13 |
Tem cửa |
Tem ALUROLL |
| 14 |
In chữ điện tử |
Theo quy định |
| 15 |
Bao gói |
Bọc carton tiêu chuẩn |
| II |
Lựa chọn bộ tời, Khung kỹ thuật cho cửa cuốn Austdoor S6 |
| Loại cửa |
Cửa cuốn Austdoor S6 |
| 1 |
Model bộ tời Diện tích giới hạn
Chiều cao giới hạn Khoảng cánh gà sau ray (KC) an toàn |
S200 S12m2 Hpb5.6m sau ray 100mm S300 S18m2 Hpb5.6m sau ray 100mm AK300A S17.6m2 Hpb5.6m sau ray 100mm AK500A S30m2 Hpb5.6m sau ray 100mm AK800A S max Hpb5.6m sau ray 140mm AH300A S18m2 Hpb max sau ray 100mm AH500A S30.5m2 Hpb max sau ray 100mm AH800A S max Hpb6.0m sau ray 100mm
AH1000A S max Hpb max sau ray 140mm |
| 2 |
Phụ kiện của bộ tời đồng bộ |
01 Motor, 01 Hộp điều khiển AA803 (cho AH / AK) hoặc AA803.P (cho AH / AK (đảo chiều không dây)), 02 Tay điều khiển DK1, 01 Bộ nút bấm Âm tường AT2.P, 01 Bộ mặt bích (Mặt bích chính; Giá T, gối đỡ, đầu trục nhựa/ Mặt bích phụ, đầu trục thép) |
| 01 Motor, 01 Hộp điều khiển AA806 (cho S200/300) , 02 Tay điều khiển DK3, 01 Còi C6, 01 Camera,
01 Nút bấm Âm tường AT6, 01 Bộ mặt bích (Mặt bích chính; Giá T, gối đỡ, đầu trục nhựa/ Mặt bích phụ, đầu trục thép) |
| 3 |
Đảo chiều cho bộ tời đồng bộ |
Bộ tự ngắt (tự dừng) cho bộ tời AH / AK / S |
| Đảo chiều không dây dùng cho bộ tời AH / AK (đảo chiều không dây) |
| 5 |
Số lượng con lăn |
2 |
| 6 |
Thép hộp làm khung (mạ kẽm) |
20x40 |
25x50 |
| 7 |
Trục |
Ø113.5x2.5 mạ kẽm |
| 8 |
Pully |
P270S-114 |
| 9 |
Bên phụ |
Gối đỡ, đầu trục nhựa |
| Mặt bích phụ, đầu trục thép cho cửa có S >= 30m2 |
| 10 |
Giá đỡ (mạ kẽm) |
V50x50x5 |
| III |
Ray cửa cuốn Austdoor S6 siêu êm |
| 1 |
Ray nhôm U87NS (tiêu chuẩn) |
Nhôm 6063 T5 sơn tĩnh điện màu #07 (ghi đậm), kích thước mặt cắt 87x32mm, Wpb = Wtt + 174mm |
| 2 |
Ray nhôm hộp U120t.NS |
Nhôm 6063 T5 sơn tĩnh điện màu #07 (ghi đậm), kích thước mặt cắt 120x52mm, Wpb = Wtt + 240mm |
| IV |
Phụ kiện lựa chọn thêm cho Austdoor S6 |
| 1 |
Lưu điện (UPS) |
P1000/ E1000 (dùng cho bộ tời 200/300/500); P2000/ E2000 (dùng cho bộ tời 200/300/500/800), P3000 (dùng cho bộ tời 800/1000) |
| 2 |
Còi báo động |
C2 dùng HĐK AA803; C2.P dùng HĐK AA803.P |
| 3 |
Mạch đèn báo sáng |
MD dùng cho HĐK AA803/AA803.P |
| 4 |
Khung hộp |
Khung vát cạnh nằm, Khung vát cạnh đứng; Trục đồng bộ không lấy khung (chiều dài trục tiêu chuẩn = Wpb + 100mm) |
